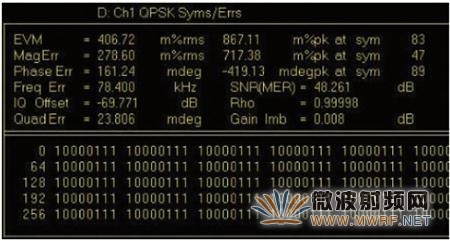

符碼表 / 誤差概述
這是利用數字解調工具強大功能獲得的一個結果。可以看到解調比特，以及解調符碼的錯誤統計。查看rms EVM 值可以快速評估調制精度，下圖也顯示了其它重要參數的報告。
● 頻率誤差
● I-Q 偏置
● 正交誤差
● 增益失衡

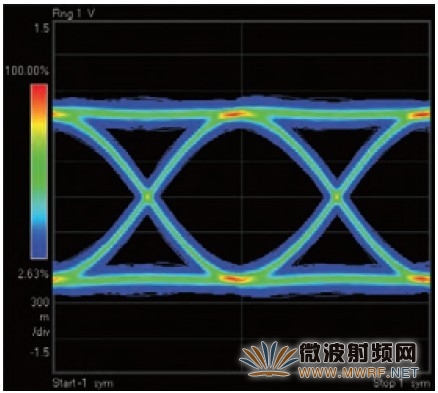

I 或 Q 信號的眼圖
眼圖是 I ( 實部 ) 或 Q ( 虛部 ) 信號隨時間變化的軌跡，由符號時鐘觸發。顯示可以配置，以同時顯示信號的實部眼圖 (I) 和虛部眼圖 (Q)。眼圖是光開關鍵控調制分析中常用的分析工具。但此處的分析功能添加了虛部。這一工具可以支持對比 I 和 Q 眼圖，快速發現可能的失衡。

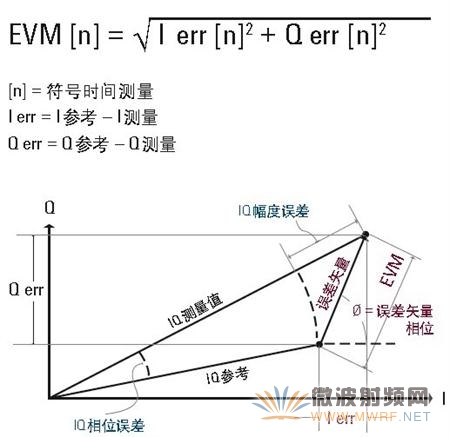

誤差矢量幅度
誤差矢量時間軌跡顯示 I-Q 測量信號與 I-Q 參考信號對應符號點之間的計算所得誤差矢量。數據可以作為誤差矢量幅度、誤差矢量相位、僅 I 分量或僅 Q 分量顯示。該工具可以快速查看信號與理想信號的差異程度。
誤差矢量這個概念是證明復數調制信號總體性能的一個好辦法。根據合格 / 不合格標準進行的測試可以將發射機生產、校準過程中或鏈路傳輸信號過程中可能發生的所有典型誤差來源都納入測試范圍。當部署新的鏈路來傳輸復數調制信號時，可以使用這個操作簡單但功能強大的合格 / 不合格測試工具，根據已定義的限制對物理層信號質量進行測試。能夠獲得質量符合預期的物理層信號，是順利執行更高層測試協議的先決條件。
