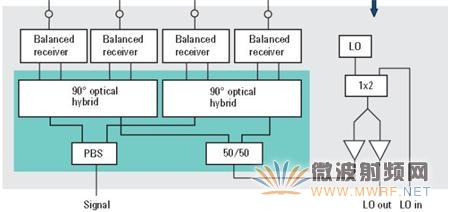

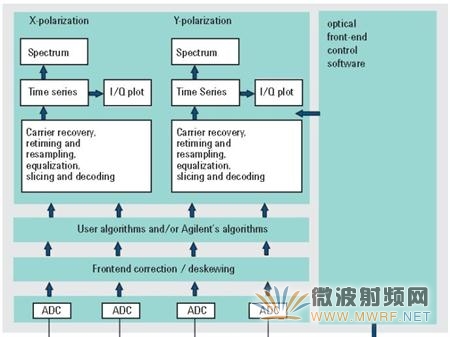

圖2 光調制分析儀原理框圖

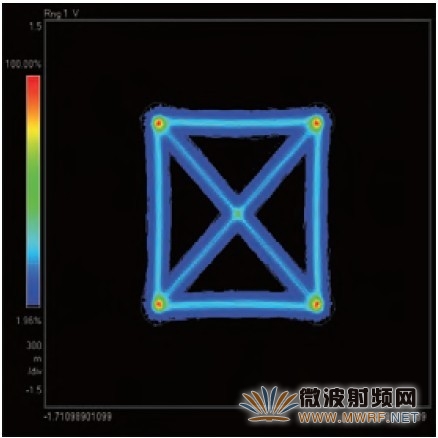

光 I-Q 圖
I-Q 圖也稱極性圖或矢量圖，可以顯示解調數據，即X 軸上相位內信號 (I) 與 Y 軸上正交相位信號 (Q) 的軌跡。此工具可以更深入地分析信號轉換行為，顯示過沖或指示信號在未靠近直線位置轉換時帶寬是否受限的跡象。

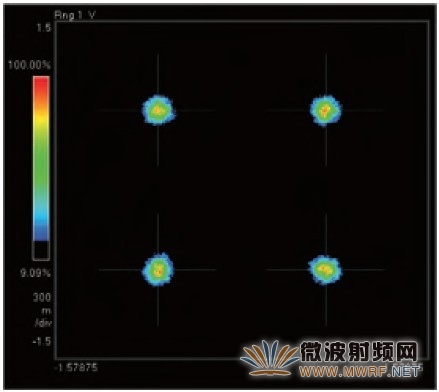

光星座圖
在星座圖中，信息在二維極坐標圖中顯示，表現信號的幅度和相位。星座圖顯示對應符碼時鐘時間的 I-Q 位置。這些點通常稱為探測決定點，命名為符碼。星座圖可用于識別幅度失衡、正交誤差或相位噪聲等。星座圖可用于快速分析傳輸信號的質量，因為星座圖的各個點可以顯示失真或偏置。此外，量化偏置和失真參數，可以輕松地與其它測量進行對比。
