直線透射光柵的工作原理

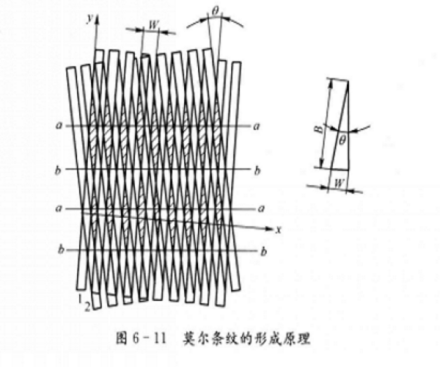

如圖1所示為莫爾條紋的形成原理。將長光柵和短光柵重疊在一起,中間保持0.01mm-0.1mm的間隙,并使兩光柵的線紋相對轉過一個很小的夾角。當光線平行照射光柵時,由于光的透射及衍射效應,在與線紋垂直的方向上,準確地說,在與兩光柵線紋夾角θ的平分線相垂直的方向上,會出現明暗交替、間隔相等的粗條紋,這就是“莫爾干涉條紋”,簡稱莫爾條紋。兩條明帶或兩條暗帶之間的距離稱為莫爾條紋的間距B,若光柵的柵距為W,兩光柵線紋的夾角為,則它們之間存在以下幾何關系,即 因為θ很小，所以

圖1
