多層和單層石墨烯的電子色散不同，導致了拉曼光譜的明顯差異。圖2 [1,2]為532nm激光激發下，SiO2（300nm）/Si基底上1~4層石墨烯的典型拉曼光譜圖，由圖可以看出，單層石墨烯的G’峰尖銳而對稱，并具有完美的單洛倫茲（Lorentzien）峰型。此外，單層石墨烯的G’峰強度大于G峰，且隨著層數的增加，G’峰的半峰寬（FWHM：full width at half maximum）逐漸增大且向高波數位移（藍移）。雙層石墨烯的G’峰可以劈裂成四個洛倫茲峰，其中半峰寬約為24cm-1。這是由于雙層石墨烯的電子能帶結構發生分裂，導帶和價帶均由兩支拋物線組成，因此存在著四種可能的雙共振散射過程（即G’峰可以擬合成四個洛倫茲峰）。同樣地，三層石墨烯的G’峰可以用六個洛倫茲峰來擬合。此外，不同層數的石墨烯的拉曼光譜除了G’峰的不同，G峰的強度也會隨著層數的增加而近似線性增加（10層以內，如圖3[3]所示），這是由于在多層石墨烯中會有更多的碳原子被檢測到。綜上所述，1~4層石墨烯的G峰強度有所不同，且G’峰也有其各自的特征峰型以及不同的分峰方法，因此，G峰強度和G’峰的峰型常被用來作為石墨烯層數的判斷依據。但是當石墨烯層數增加到4層以上時，雙共振過程增強，G’峰也可以用兩個洛倫茲峰來擬合，拉曼譜圖形狀越接近石墨。所以，利用拉曼光譜用來測定少層石墨烯的層數具有一定的優越性（清楚、高效、無破壞性），其給出的是石墨烯的本征信息，而不依賴于所用的基底。
圖2 （a）1,2,3,4層石墨烯的拉曼光譜；（b）1~4層石墨烯的拉曼G’峰 [1,2]

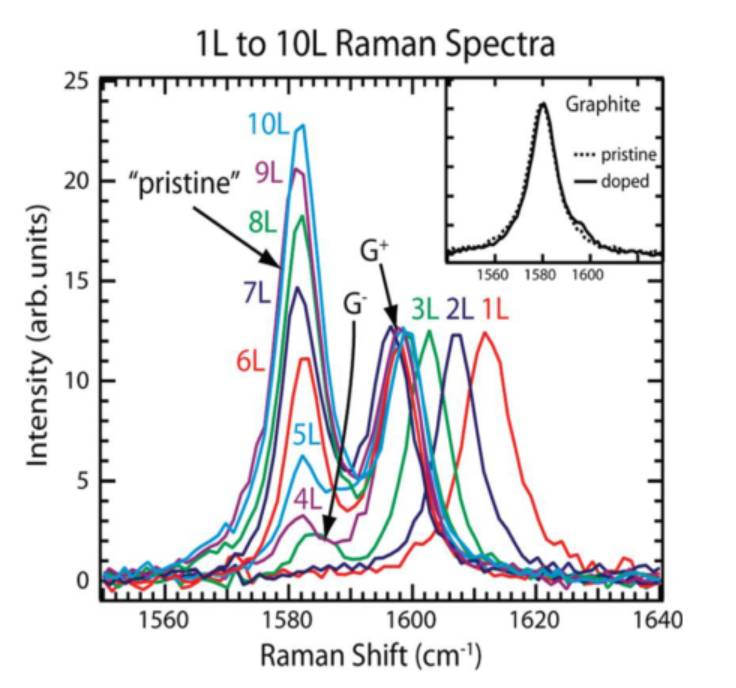

舉例說明，圖3[3]揭示了1~10層石墨烯的拉曼光譜（1550cm-1-1640cm-1），右上角插入的圖為石墨烯材料在60 Torr的NO2下熱暴露前后的拉曼光譜圖。由圖可知，對于單層石墨烯和雙層石墨烯，G峰分別位于1614 cm-1和1608 cm-1附近。而三層石墨烯的G峰被劈裂成兩個峰，分別位于1601.5 cm-1和1584 cm-1附近，后者標記為G-（低強度峰）。隨著石墨烯層數超過3層時，G峰出現在1582 cm-1和1598 cm-1處，低強度峰的峰強也隨著層數的增加而增加。由此可以確認NO2在石墨烯最表層和最里層的吸附效果。
圖3 1~10層石墨烯的拉曼光譜[3]
海水、生物血清等復雜樣品中通常含有大量鹽分、蛋白質等干擾物質，長期制約痕量污染物檢測的準確性。表面增強拉曼光譜（SERS）技術雖具有高靈敏度和快速識別優勢，但傳統方法易受高鹽環境和蛋白質吸附影響，導致......
拉曼光譜在生物醫學檢測、微生物識別和材料分析等領域展現出重要應用潛力。近日，中國科學院蘇州生物醫學工程技術研究所提出了一種面向拉曼光譜跨域遷移的拉曼光譜分類差異模型（RSCDM）。該方法基于無監督領域......
近日，大連理工大學發布2026年5至6月政府采購意向，涉及20個項目，總預算達6326.34萬元，預計采購日期集中于2026年5-6月。本次采購涵蓋微流場厭氧發酵平臺、實時在線拉曼光譜分析儀、基因編輯......
近日，國際電工委員會納米電工產品與系統技術委員會（IEC/TC113）正式發布國際標準IECTS62607-6-23:2025Nanomanufacturing-Keycontrolcharacter......
奧譜天成自主研發的ATR8800系列高分辨顯微拉曼光譜儀，自發布以來，憑借卓越的光譜分辨率、穩定的系統性能與優秀的信噪比表現，已在材料科學、生物醫藥、化學分析、新能源等領域獲得廣泛應用與高度認可。在結......
2025年9月10日至12日，第二十一屆北京分析測試學術報告會暨展覽會（BCEIA2025）在北京中國國際展覽中心順義館盛大舉行。本屆展會以“輝煌四十載 再譜新篇章”為主題，吸引了眾多分析測......
——廣州貝拓科學有限公司聯合創始人梁世健總經理專訪當跨國巨頭一紙通知終止代理合同時，這家華南代理商90%的業績瞬間歸零——廣州貝拓科學卻用十年時間完成了從"瀕死代理商"到"......
中國科學院上海微系統與信息技術研究所研究員王浩敏團隊聯合上海師范大學副教授王慧山，首次在實驗中直接證實了鋸齒型石墨烯納米帶（zGNRs）的本征磁性，加深了對石墨烯磁性性質的理解，也為開發基于石墨烯的自......
光譜技術作為近代光學計量的重要分支，具有非接觸、范圍廣、多組分、靈敏度高、可連續實時監測等優勢，已廣泛應用于深空探測、環境監測、航空航天、精準醫療、智慧農業等諸多領域。為了推動光譜技術的應用與融合，中......
近日，中國科學院半導體研究所譚平恒團隊基于對各向異性層狀材料黑磷（BP）、Td相二碲化鎢（Td-WTe?）的研究提出一項新理論，任意襯底上的各向異性層狀材料，其角分辨偏振拉曼強度（ARPR）都可以通過......
